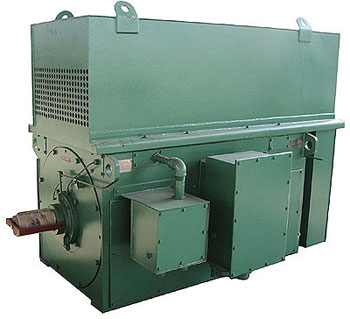

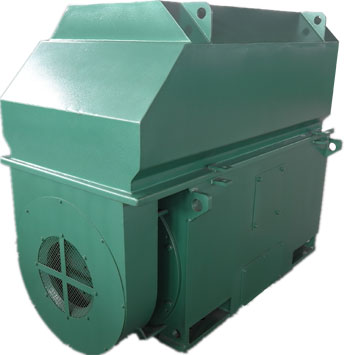

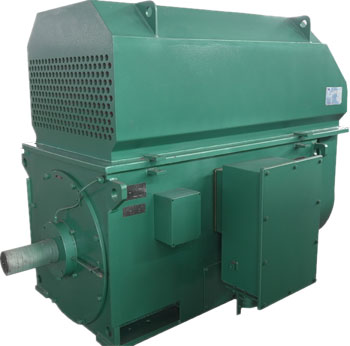

YKK Series HV Squirrel Cage Motor

¡¾  HV Motor  ¡¿



Power: 220kw - 2500KW
Voltage: 3KV, 6KV, 10KV
Speed: 500RPM/590RPM/740RPM/990RPM/1500RPM/3000RPM
Protection Degree: IP44/IP54
Cooling method: IC611
Insulation Class: F
Duty: S1
Package: Export Wooden Package
Payment: 30% in advance, balance by T/T or L/C at sight.


Potencia: 220kw - 2500KW
Voltaje: 3KV, 6KV, 10KV
Velocidad: 500 RPM / 590RPM / 740RPM / 990RPM / 1500RPM / 3000RPM
Grado de protecci¨®n: IP44 / IP54
M¨¦todo de enfriamiento: IC611
Clase de aislamiento: F
Tipo de servicio: S1
Paquete: empaque de madera para exportaci¨®n



Description and Application
YKK series (3kv, 6kv,10kV) motor, is of closed squirrel-cage three phase asynchronous motor. The protection degree of the motor is of IP44/IP54 and the cooling method is of IC611. The motor has such advantage as high efficiency, energy-saving low noise, low vibration, light weight and reliable performance. They are easy for installation and maintenance.
YKK series motor is design into box type construction. The frame is light in weight and good in rigid and it is made of steel plates by melding. Air-water cooler is fixed at the top of motor frame. It is convenient for replacement and maintenance. The stator of motor adopts for press construction. The winding of motor is for VPI impregnating, which ensure the reliable of the insulation, the mechanical stress and the capable of resistant humidity.
This motor is used to drive various mechanical equipment such as blowers, compressors, pumps, crushing, grinding mill, etc. It can be serve as the prime movers in coal mines, mechanical industry, power plants and various industrial enterprises.
¡¡

Descripci¨®n y aplicaci¨®n
El motor de la serie YKK (3kv, 6kv, 10kV) es un motor as¨ªncrono trif¨¢sico cerrado de jaula de ardilla. El grado de protecci¨®n del motor es de IP44 / IP54 y el m¨¦todo de enfriamiento es de IC611. El motor tiene ventajas como un alto rendimiento, ahorro de energ¨ªa, bajo nivel de ruido, baja vibraci¨®n, peso ligero y rendimiento confiable. Son f¨¢ciles de instalar y mantener.
El motor de la serie YKK est¨¢ diseñado con construcci¨®n tipo caja. El cuadro es liviano y r¨ªgido, est¨¢ hecho de placas de acero por fusi¨®n. El enfriador de aire y agua est¨¢ fijado en la parte superior del bastidor del motor. Es conveniente para el reemplazo y el mantenimiento. El estator del motor es apto para la construcci¨®n de la prensa. El devanado del motor tiene la impregnaci¨®n VPI, que garantiza la fiabilidad del aislamiento, la tensi¨®n mec¨¢nica y capacidad de resistencia a la humedad.
Este motor se utiliza para impulsar diversos equipos mec¨¢nicos, como sopladores, compresores, bombas, trituradoras, molinos, etc. Puede servir como motor principal en las minas de carb¨®n, la industria mec¨¢nica, las centrales el¨¦ctricas y diversas empresas industriales.


Type of meaning

The structure and the mounting type is of IMB3 with continuous duty(S1).The rated frequency is 50Hz and the rated voltage is 3000V, 6000V,1000V, other voltage requirement or special requirements should be negotiate with manufacturer before order is placed.
La estructura y el tipo de montaje es IMB3 con servicio continuo (S1). La frecuencia nominal es de 50Hz y la tensi¨®n nominal es de 3000V, 6000V, 1000V, otros requisitos de voltaje o requisitos especiales deben negociarse con el fabricante antes de realizar el pedido.



Order Notice
When ordering, the following requirement should be specified:
Frame size such as: YKK5004-4
Mounting type: IM B3
Rated Power: 1120KW
Protection Degree: IP44/IP54
Rated Voltage: 6 KV
Cooling Method: IC611
Rated Frequency: 50HZ
Insulation Class: F
Synchronous Speed: 1500r/min
Ambient Condition: Altitude above sea level maximal 1,000m, cooling air temperature maximal 40¡æ.
Note: Belt driving is not allowed on the motor of 2poles and 4poles. Belt driving applied on the motor of other poles, should be negotiated with factory.
¡¡

Aviso de orden:
Al hacer el pedido, se debe especificar lo siguiente:
Tamaño de fotograma como: YKK5004-4
Tipo de montaje: IM B3
Potencia nominal: 1120KW
Grado de protecci¨®n: IP44 / IP54
Voltaje nominal: 6 KV
M¨¦todo de enfriamiento: IC611
Frecuencia nominal: 50HZ
Clase de aislamiento: F
Velocidad s¨ªncrona: 1500r / min
Condici¨®n del ambiente: Altitud sobre el nivel del mar m¨¢xima de 1,000m, temperatura del aire de enfriamiento m¨¢xima de 40 ¡æ.
Nota: La conducci¨®n del cintur¨®n no est¨¢ permitida en el motor de 2 polos y 4 polos. La conducci¨®n de la correa aplicada en el motor de otros polos, debe negociarse con la f¨¢brica.

¡¡

¡¡
